Montage- und Dichtprüfmaschine für E-Antriebsgehäuse

Vollautomatisierte Montage von 4 Dichtstopfen sowie Dichtprüfung von 11 Prüfräumen an Elektro-Antriebsgehäuse

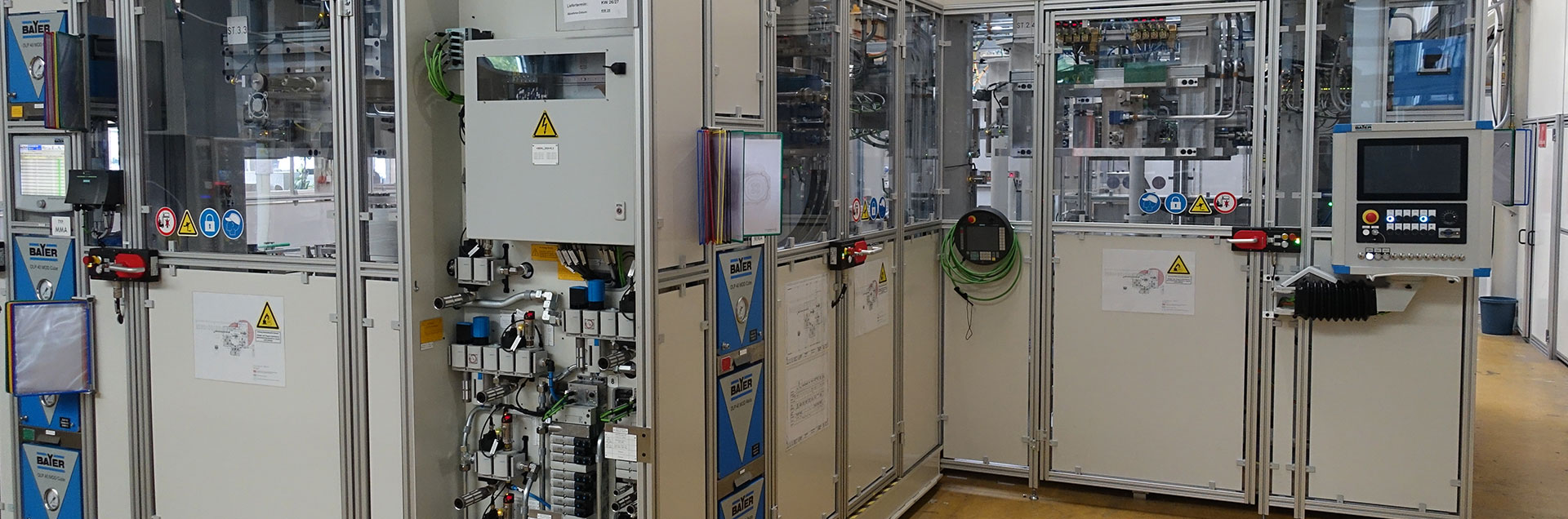

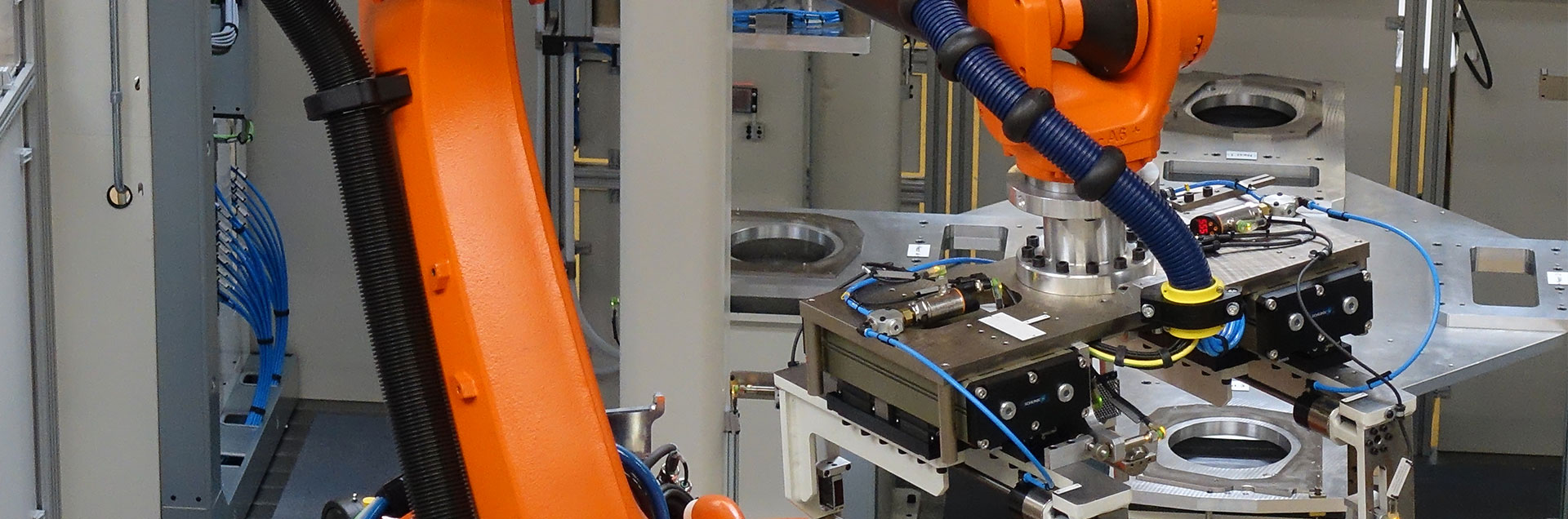

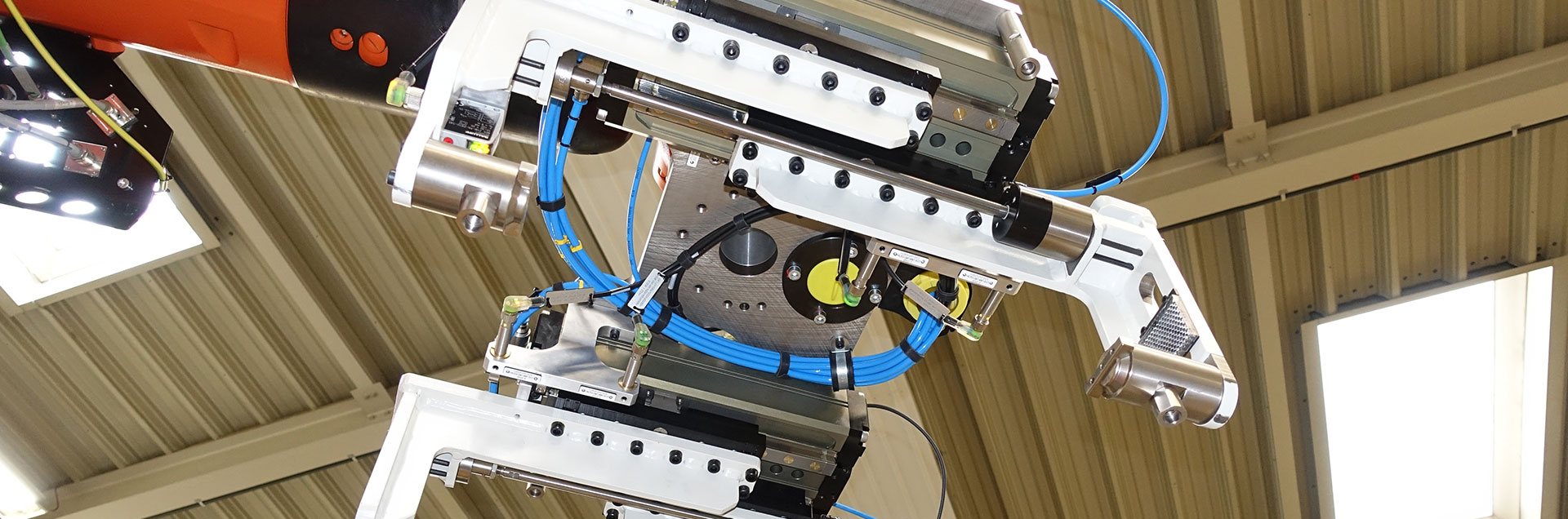

Auf einer Fläche von ca. 9,70 x 9,50 m (Länge x Breite) werden in einer Montage- und Dichtprüfmaschine 4 Dichtstopfen in Elektro-Antriebsgehäuse eingepresst sowie 11 Räume mittels den Messprinzipien Mass Flow und Differenzdruck dichtgeprüft. Ein Rollenband führt der Anlage die auf einem Werkstückträger mit Datenträger stehenden Werkstücke zu. Die Be- und Entladung als auch das Handling der Werkstücke innerhalb der Anlage wird von 2 Robotern mit Doppelgreifern übernommen.

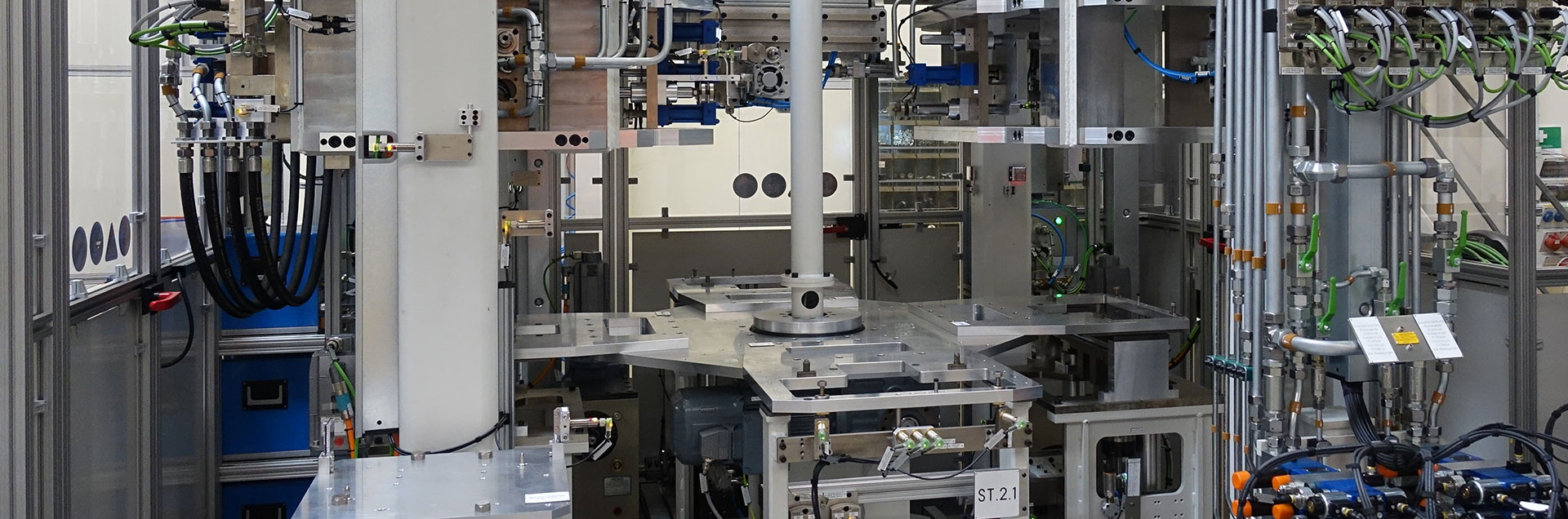

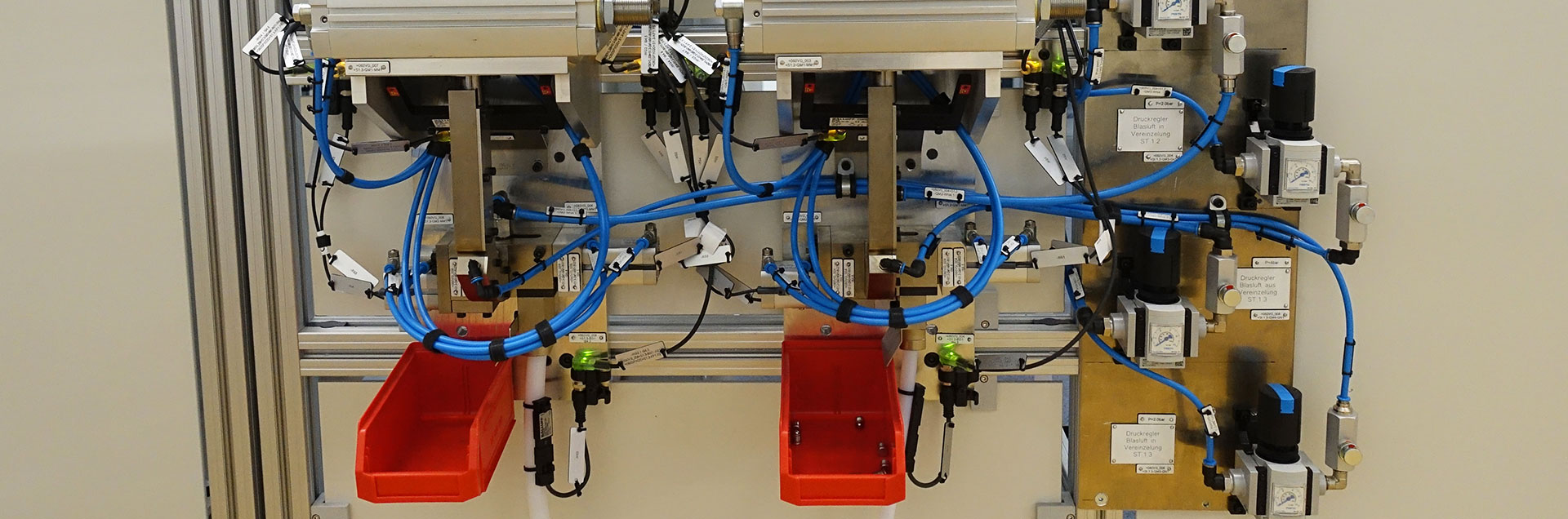

Die Anlage ist für 2 verschiedene Werkstücktypen von Elektro-Antriebsgehäusen ausgelegt. Sie besteht aus einem Montagerundtisch mit 2 Einpressstationen (90°-Teilung) sowie aus 2 weiteren Rundtischen mit je 3 Dichtprüfstationen für die sortenreine Dichtheitsprüfung der E-Antriebsgehäuse (ebenfalls 90°-Teilung). Auf dem Montagerundtisch presst jeweils eine servo-elektrische Bayer-Einpresseinheit in 2 Stationen je 2 Dichtstopfen mit verschiedenen Durchmessern ein.

Die Zusammenfassung der Prüfräume und deren Zuordnung zu den 3 Dichtprüfstationen erfolgt nach kundenseitiger Vorgabe sowie unter der Beachtung der Taktzeit. Geometrien und Volumina der 11 Prüfräume variieren dabei stark.
