用于电动传动箱的 装配与密封测试机

全自动装配有 4 个密封塞，并对电动传动箱上的 11 个测试室进行泄漏测试

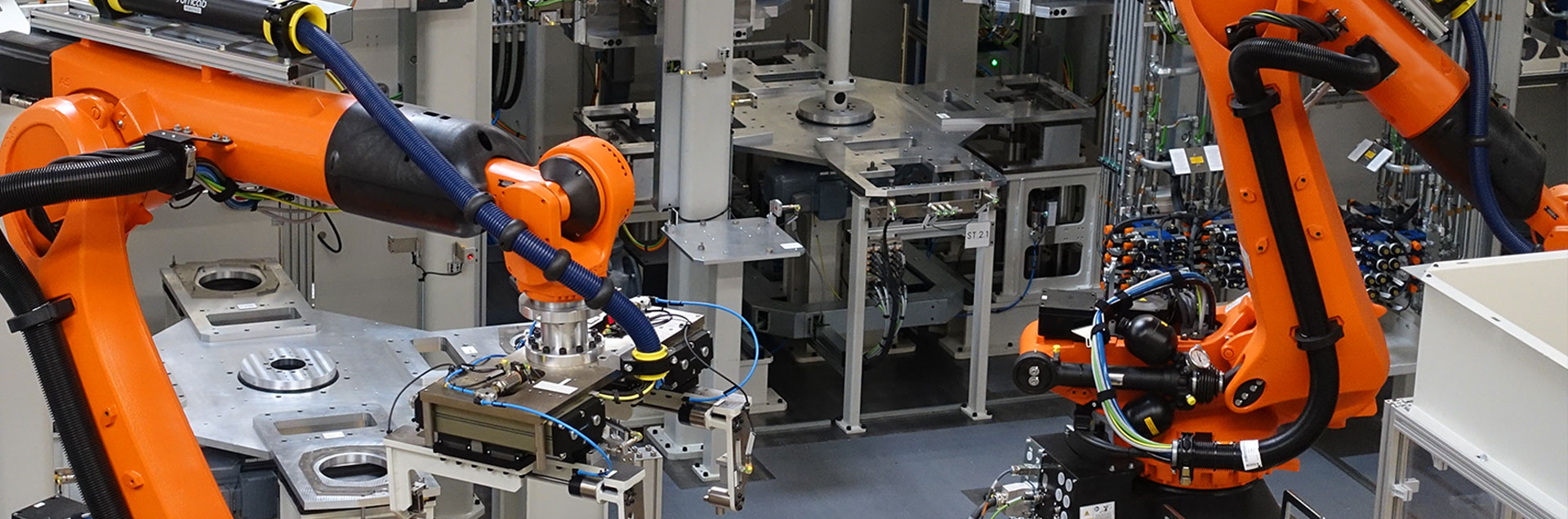

在约 9.70 x 9.50 米（长 x 宽）的区域内，在装配与泄漏测试机中将 4 个密封塞压入电动传动箱，同时运用质量流量与差压测量原理对 11 个测试室进行泄漏测试。辊道式输送机将工件送入工件托架上的机器，该托架带有数据载体。系统内工件的装卸与搬运由 2 个带双夹钳的机器人完成。

该系统专为 2 种不同的电动传动箱工件类型而设计。该系统包括一个带 2 个压配工作台（倾斜度 90°）的装配转台以及另外 2 个转台，每个转台带 3 个泄漏测试工作台，用于对电动传动箱（倾斜度同样为 90°）进行单类泄漏测试。在装配转台上，将伺服电动 Bayer 压配装置在 2 个工作台上压入 2 个不同直径的密封塞中。

根据客户的规格要求以及对于周期时间的考量，确定测试室的组合及其在 3 个泄露测试工作台的分配方式。11 个测试室的几何构造与容积相差极大。
